离合器的基本组成结构The basic structure of the clutch

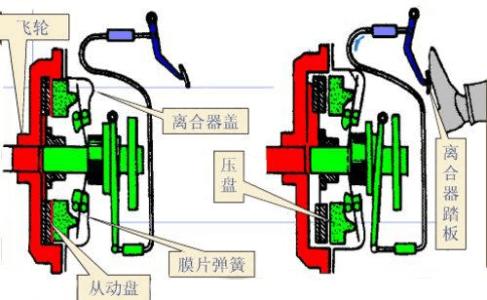

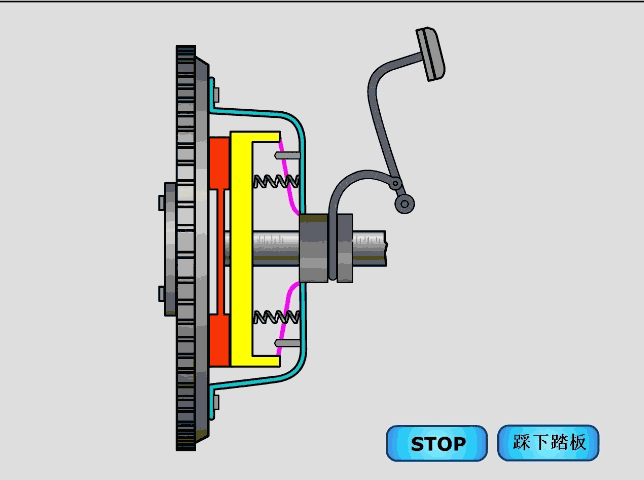

摩擦离合器由主动部分、从动部分、压紧机构和操纵机构四部分组成,如图所示。
1-曲轴2-从动轴(变速器一轴)3-从动盘4-飞轮5-压盘6-离合器盖7-分离杠杆8、10、15-回位弹簧9-分离轴承和分离套筒11-分离叉12-离合器踏板13-分离拉杆14-分离拉杆调节叉16-压紧弹簧17-从动盘摩擦片18-轴承
离合器主动部分包括飞轮、离合器盖和压盘。离合器盖用螺栓固定在飞轮上,压盘后端圆周上的凸台伸入离合器盖的窗口中,并可沿窗口轴向移动。这样,当发动机转动,动力便经飞轮、离合器盖传到压盘,并一起转动。
离合器从动部分包括从动盘和从动轴。从动盘带有双面的摩擦衬片,离合器正常接合时分别与飞轮和压盘相接触;从动盘通过花键毂装在从动轴的花键上,从动轴是手动变速器的输入轴(一轴),其前端通过轴承支承在曲轴后端的中心孔中,后端支承在变速器壳体上。
压紧机构由若干根沿圆周均匀布置的压紧弹簧,它们装在压盘与离合器盖之间,用来将压盘和从动盘压向飞轮,使飞轮、从动盘和压盘三者压紧在一起。
操纵机构包括离合器踏板、分离拉杆、调节叉、分离叉、分离套筒、分离轴承、分离杠杆、回位弹簧等组成。
操作:观看某离合器的实物或模型。
