膜片弹簧离合器的工作原理
当离合器盖未安装到飞轮上时,膜片弹簧不受力而处于自由状态,此时离合器盖与飞轮之间有一距离S,如图a)所示。当离合器盖通过螺栓固定在飞轮上时,膜片弹簧在支承环处受压产生弹性变形,此时膜片弹簧的外圆周对压盘产生压紧力使离合器处于接合状态,如图b)所示。当踩下离合器踏板时,分离轴承推动膜片弹簧,使膜片弹簧以支承环为支点外圆周向后翘起,通过分离钩拉动压盘后移使离合器分离,如图c)所示。

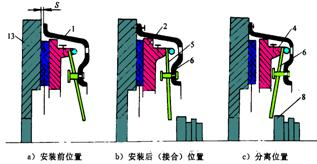

图 膜片弹簧离合器的工作原理
从上面的介绍中可以看出,膜片弹簧既是压紧弹簧,又是分离杠杆,使结构简化。另外膜片弹簧的弹簧特性优于圆柱螺旋弹簧,所以膜片弹簧离合器的应用越来越广泛,在各种车型上都有应用。
