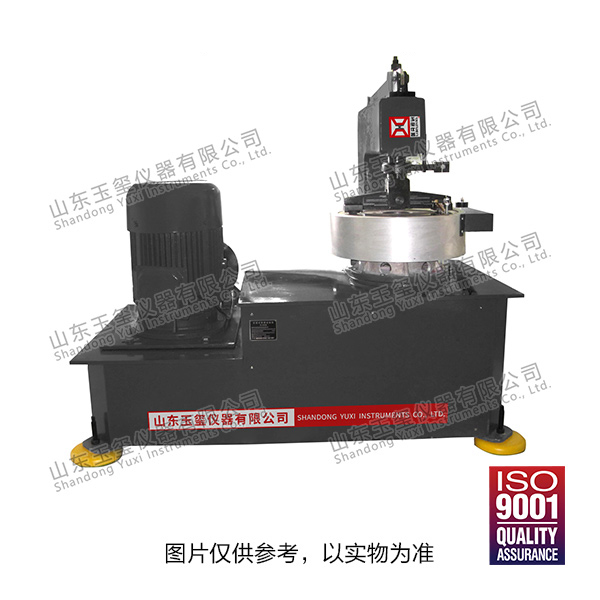

YXF-CS 系列 定速摩擦试验机
Constant Speed Friction Testing Machine

一、用途

该试验机主要用于石棉、粉末冶金、无石棉等摩擦材料的摩擦系数和磨损率测试。可用于汽车用离合器面片；机动三轮车、摩托车和轻便摩托车制动衬片；石油钻机用制动块摩擦性能试验。

This testing machine is mainly used to test the friction coefficient and wear rate of friction materials. It can be used for clutch facings for automobiles; brake linings for motor tricycles, motorcycles and mopeds; friction performance test of brake pads for oil drilling rigs.

二、工作原理

交流电机经 V 型带传动一垂直轴，轴上端装有一圆盘，上表面为摩擦面。试件装夹在加载臂上，杠杆经垂直轴向下加载，载荷大小由砝码决定，计算机控制完成全过程试验。

三、特点

    1、计算机控制，自动测量摩擦力、转数，自动计算摩擦系数、磨损率

    2、试验温度计算机自动精确控制

    3、可选中、英文操作界面

    4、自动绘制曲线并打印中、英文试验结果

    a. Computer control, automatic measurement of friction, number of revolutions, automatic calculation of friction coefficient, wear rate.

    b. Test temperature is automatically and precisely controlled by computer.

    c. Optional Chinese and English operation interface.

    d. Automatically draw curves and print test results in Chinese and English.

四、可执行标准

    JC/T 1065-2007 定速式摩擦试验机

    GB/T 5764-2011汽车用离合器面片

    GB/T 26741-2011机动三轮车用制动器衬片

    GB/T 11834-2011工农业机械用摩擦片 5.3 摩擦性能试验

    QC/T 226-2014 摩托车和轻便摩托车制动蹄组件和制动衬组件 5.4摩擦性能

    QC/T 227.1-2009摩托车和轻便摩托车制动片摩擦性能试验方法

    JC∕T 2310-2015 石油钻机用制动块  6.3摩擦性能试验

    JIS D4311

五、主要技术参数

    1、温度 Temperature：温度测控范围 Test range: RT～350℃，测量精度 Accuracy: 1℃，测量误差5℃

    2、摩擦力 Friction force：测量范围 Test range: 0～2000 N，测量精度 Accuracy: 1.0 N，测量误差10.0 N

    3、摩盘转数 Revolution：480-500 r/min，测量精度 Accuracy :  1r

    4、总功率 Total power：12kW

    5、试样 Sample：25mm×25mm， 厚度 Thickness: 5~7mm，2个pcs

    6、摩擦半径 Friction radius：R=150mm

    7、正压力 Pressure：0.49Mpa，0.98Mpa

    8、加载砝码 Load weight：1.25kg 1件piece；2.5kg 3件piece
