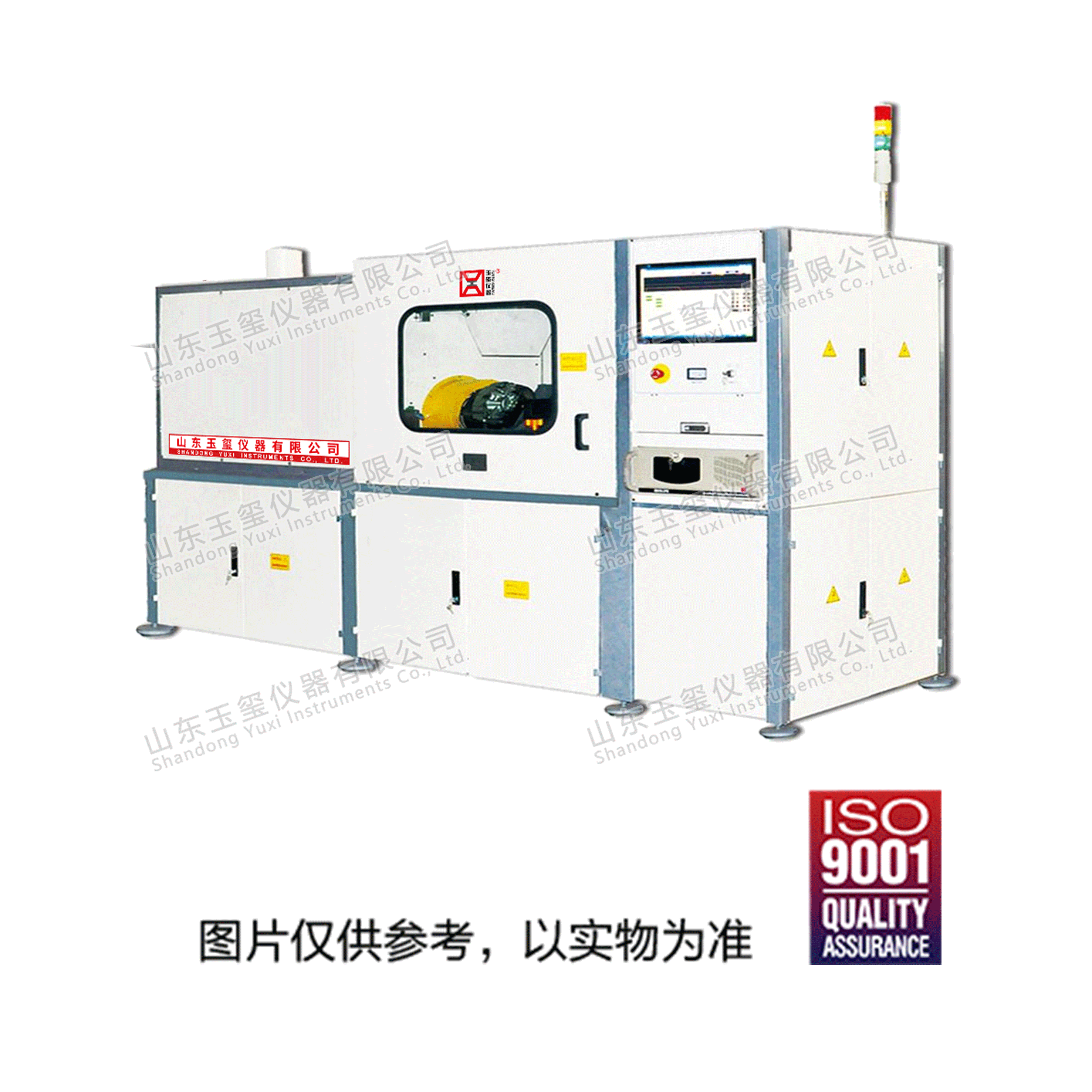

YXF-D系列 制动衬片拖曳摩擦试验机
Krauss friction testing machine

  一、 概述

制动器衬片摩擦性能拖曳试验机由试验台台体、计算机测控系统、交流电机拖动系统、液压制动伺服控制系统、冷却和除尘系统等部分组成，并包括必要的的计算机测控、记录和试验报告生成软件。

本设备采用拖曳方式对制动器摩擦材料进行摩擦性能试验。适用于M3、N2、N3、O3、O4类车辆用制动器衬片的摩擦性能拖曳试验。

YXF-D Krauss friction testing machine is designed and manufactured for quality control of friction material. It can measure the friction value, verify temperature behavior and determine the wear.

This machine includes control console, 75kW AC drive motor, servo brake pressure system, cooling system, dedusting system and computer with software control system.

•  Full size disc brake pads                          •  Drum brake lining

•  Industrial friction material for lift               •  Friction material for rail blocks etc

  二、 基本功能

1.恒力矩试验功能

2.恒压力试验功能

3.全面的计算机控制、检测、打印曲线及报告

4.试验标准通过Excel设定，软件自动读取到试验程序中，能按照各种复杂标准进行试验

•  Constant torque test

•  Constant pressure test

•  The machine is integrated with control console. Saving space.

•  The software provide fully automatic unattended operation.The operator can select test parameters, test cycles, cycle interval,display data, monitor test functions and execute desired test sequences.

•  The test procedure is set by Excel, the software automatically reads into the test program, and can perform tests according to various complex standards and user’s demand.

  三、可执行下列代表性试验标准

GB 5763-2018《汽车用制动器衬片》

GB/T 34007-2017《道路车辆 制动衬片摩擦材料 摩擦性能拖曳试验方法》

ECE-R90   附录(Annex) 9

以及其他相关标准

  四、技术参数

1.制动盘 / 鼓直径 Brake diameter（max）：Ф400 mm

2.进风 Intake air：工业冷气机 Industrial air conditioner，制冷量 Refrigerating capacity ：2500W，冷风量 Cooling air flow ：720 m³/h

3.排风 Exhaust air：中压通风机 Medium pressure ventilator，1.1kW， 转速 Revolving speed ：2800r/min

4.冷却系统温度 Cooling system：冷却空气 Cooling air temperature ：≤25℃ ，

                          制冷风速：（600±60）m³/h

5.温度测量范围 Temperature measurement range： RT~900 ºC；测量误差 Error：±1.5%

6.电源 Power：380V

7.主机 Dimension：2950×900×1850 mm (L/W/H)

8.重量 Weight：约 3200 kg
