YXQY-E 系列 摩擦试验数显取样一体机
Multifunction digital sampler for friction test

一、概述Description

该取样机用于将各种型号的摩擦材料切割成适用于制动衬片摩擦性能拖曳试验机、制动衬片摩擦性能小样台架试验机和定速摩擦试验机使用的标准试样，还可根据不同试验要求，制取各种尺寸的样块。该制样机是各摩擦材料研究、生产、使用单位必备辅助设备。

The machine is used to cut various types of friction materials into standard samples suitable for Krauss friction testing machine, chase friction testing machine and constant speed friction testing machine. It can also make samples of various sizes according to different test requirements.

二、功能特点Features

1、可制取不同试验标准要求的各种尺寸试样。

2、具备切割、磨削、抽尘、数字显示等功能。

3、全封闭结构，四级过滤净化除尘，防粉尘泄漏。

4、成品尺寸规范、摩擦面平整，消除手工制样引起的试验误差。

1. It can be used to make samples of various sizes required by different test standards.

2. It has cutting, grinding, dedusting , digital display and other functions.

3. Fully enclosed structure, four-stage filtration, anti-dust leakage.

4. The size of the finished product is standard and the friction surface is smooth, eliminating the test error caused by manual sample preparation.

三、适用范围Application

1、汽车用盘、鼓式刹车片

2、 摩托车、电动车

3、轨道交通、工农业机械、电梯、风力发电、石油

1. Discs and drum brake pads for automobiles

2. Motorcycles, electric vehicles brake pads

3. Rail transit, industrial and agricultural machinery, elevators, wind power, petroleum brakes.

四、参照标准Standards

GB 5763-2018、GB/T 34007-2017、GB/T 17469-2012、GB/T 5764-2011、GB/T 26741-2011、GB/T 11834-2011、GB/T 22310、GB/T 22311-2008、GB/T 22310-2008；

QC/T 226-2014、QC/T 227.1-2009、JC/T 1065-2007、JC/T 2310-2015；

ISO 6310、ISO 6313；

及其他相关标准。Some relative standards.

五、技术参数Parameters

1、设备自带吸尘功能 , 四级过滤净化除尘。The equipment comes with a dust collection function, four-stage filtration, purification and dust removal.

2、显示精度 Display accuracy： 0.01 mm

3、导轨最大有效行程 The maximum effective stroke of the guide rail： 纵 vertical：250 mm ； 横 horizontal：170 mm

4、试样尺寸 Sample size： 25×25×6(mm)、 25.4×25.4×6(mm)、 40×30×6(mm)、 84×52×6(mm)、120×80×20(mm) 等 etc.

5、总功率 Total power： 3 kW

6、电源 Power supply： 380 V 三相四线 three-phase four-wire.

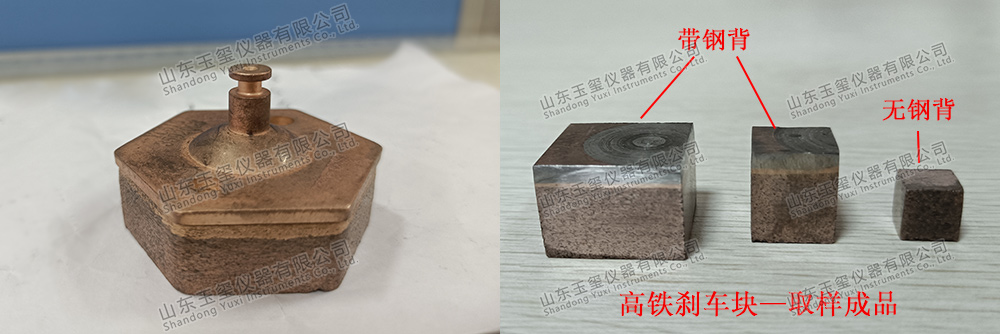

        六、部分适用样品Partially applicable samples
